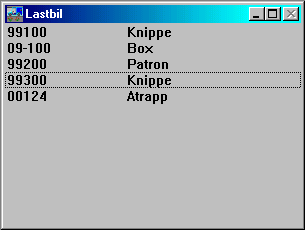

Lastbilen är benämningen på det fiktiva utrymme som patroner, boxar, kassetter, attrapper och knippen kommer när de förs in i systemet. Utrymmet består av en inventarielista där objektets identitetsnummer samt objekttypen presenteras. Härifrån flyttas sedan objekten till torra förrådet (en förflyttning som lagras i förflyttningsschemat).  CSV är benämningen på det fiktiva utrymme dit styrstavar som just införts i systemet först kommer. Detta utrymme är likt lastbilen bestående av en inventarielista, där styrstavarnas identitetsnummer presenteras. Ifrån CSV flyttas sedan styrstavarna till specifika positioner i styrstavsstället.  Torra förrådet är en bassäng med reella positioner. Varje position har en specifik koordinat, med specifika redigerbara egenskaper. Torra förrådet innehåller knippen, patroner, boxar, attrapper och kassetter som inte är bestrålade, dvs att utbränningen är 0. Varje utrymme har ett regelverk, och här är det regelverket som tillser att bestrålade objekt ej tillåts i torra förrådet. Ifrån torra förrådet finns det ett antal förflyttningsmöjligheter, varje position erbjuder också olika alternativ, såsom redigering av prioritetsnummer, ändring av vinkel etc.  I styrstavsstället förekommer de styrstavar som eventuellt skall in i reaktorn eller som ska vidare till CLAB. Styrstavsstället kan vara uppdelat i flera separata delar, till exempel en förvaringsbassäng och en servicebassäng.  I bränslebassängen kan alla typer av härdobjekt förekomma. Bassängen består av ett antal vanliga positioner samt ett antal specialpositioner. Styrstavar får endast förekomma i specialpositionerna. Bränslebassängen kan bestå av flera bassänger, men programmet anpassas så att de verk som har fler utrymmen en de som finns i grundutförandet även har dessa utrymmen representerade i programmet. I bränslebassängen kan LADDA generera till exempel i och urladdningar, diverse inspektioner etc. Specialpositioner Bränslebassängen har även ett antal specialpositioner såsom styrstavsvändarposition, kombifixtursposition, inspektionsposition och boxmätposition. Dessa positioner kan man namnsätta och ge dem en speciell vinkel mellan 0 - 360 grader.Markering av CLAB-bränsle Det finns funktionalitet för att föreslå ett antal patroner som är fördelaktigast att transportera till CLAB. Funktionen använder sig av information om utbränning och datum då patronen laddades ur härden. Härden innehåller ett antal positioner för bränsleelement och ett antal positioner för styrstavar. Härden består också av ett antal härdmoduler som i sin tur består av fyra bränsleelements positioner plus en styrstavsposition. Härden har även att antal positioner med PRM och SIRM. Vid förflyttningar i reaktorn generaras ett antal operationer, man kan bland annat bestämma urladdningsordning, automatiska provdragningar, beräkningar av avställningsmarginalen etc. Reaktorns utseende anpassas till det verk som skall använda det, vilket även gäller övriga utrymmen. Med hjälp av indata från andra program kan LADDA utföra omflyttningar i härden. Exempel på reaktorns regelverk Följande regler finns i reaktorn:1. Om härdmodulen varit tom skall en operation för provdragning av styrstav genereras. 2. Om härdobjektet kommer från torra förrådet skall det flyttas via en omlastningsposition. 3. Endast styrstavar och patroner får flytas till reaktorn. 4. Kontroll att härdobjekt inte är läckande eller sprucket. 5. Kontroll att avställningsmarginalen inte överskrids. 6. Man skall ej kunna flytta in en patron i en härdmodul som saknar styrstav. 7. Man ska ej kunna flytta en styrstav förrän alla patronerna i härdmodulen är flyttade.  Det finns tre typer av transportbehållare. En som innehåller 17 positioner för knippen, en som innehåller 9 positioner för styrstavar samt Studsviksbehållare. När man placerar ett härdobjekt i något av dessa utrymmen skall härdobjektet försvinna ut ur LADDA systemets aktuella inventarielista, när förflyttningsschemat är markerat som utfört. LADDA systemet kan föreslå vilka 17 bränsleelement som är lämpligast att skicka till CLAB enligt ett diagram kopplat mellan tiden bränslebassängen och hur pass utbränt bränsleelementet är.    För att kunna skapa operationer som till exempel en urladdning, iladdning eller en vanlig förflyttning så måste det finnas ett förflyttningsschema skapat i systemet. Förflyttningsschemat visar alla de operationer som är inmatade, oexekverade såväl som exekverade. Det visar vilket objekt det är som flyttas, från vilken position och utrymme den flyttas och till vilken position och utrymme den anländer. Är det operationer som inte innebär förflyttningar (typ provdragningar) så beskrivs operationen med text i förflyttningsschemat.
Man kan också infoga kommentarer i schemat. Och innan schemat är utfört kan man ta bort, lägga till eller ändra inmatade operationer.
Man kan exekvera fram och tillbaka i schemat, och då följa vad som händer steg för steg på monitorn, innan det utförs i verkligheten.
|
